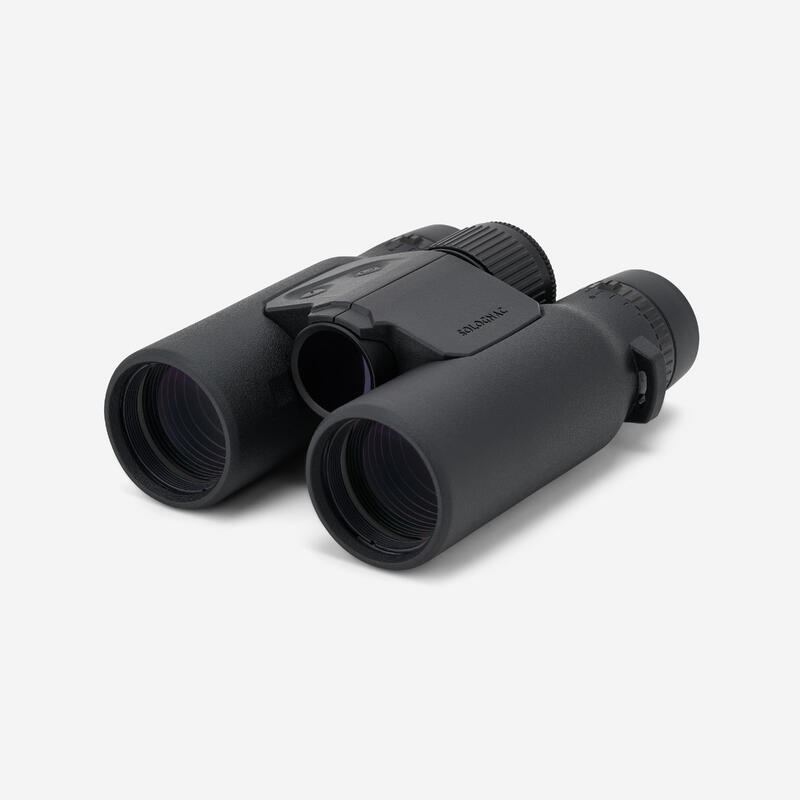

Popis výrobku
Míra přenosu: 81 % (levý tubus bez displeje) / 71 % (pravý tubus s displejem, na kterém se zobrazují údaje).
Objektiv: 42 mm.
Zorné pole: vzdálenost 110 až 1000 m.
Oční reliéf: 16,2 mm.
Výstupní pupila: 4,2 mm.
Koeficient svítivosti: 17,64.
Koeficient stmívání: 20,49. Nejbližší pozorovaný bod: 5 m.
Nepropustný v dešti (ale nikoliv při ponoření do vody), nezamlžuje se.
Vysvětlení korigované vzdálenosti
Jako příklad uveďme příklad lovce s lukem, který číhá na stromě a vzhledem ke své pozici míří na zvíře pod ním v úhlu -52°. Vzdálenost od zaměřovací linie je 29 metrů. Přesto by lovec, pokud by se spoléhal pouze na tuto informaci, riskoval, že vystřelí nad svůj cíl. Skutečná zobrazená horizontální vzdálenost (kompenzovaná podle úhlu) je 18 metrů. Jedná se o korigovanou nebo předpokládanou vzdálenost, na kterou musí lovec skutečně zamířit.

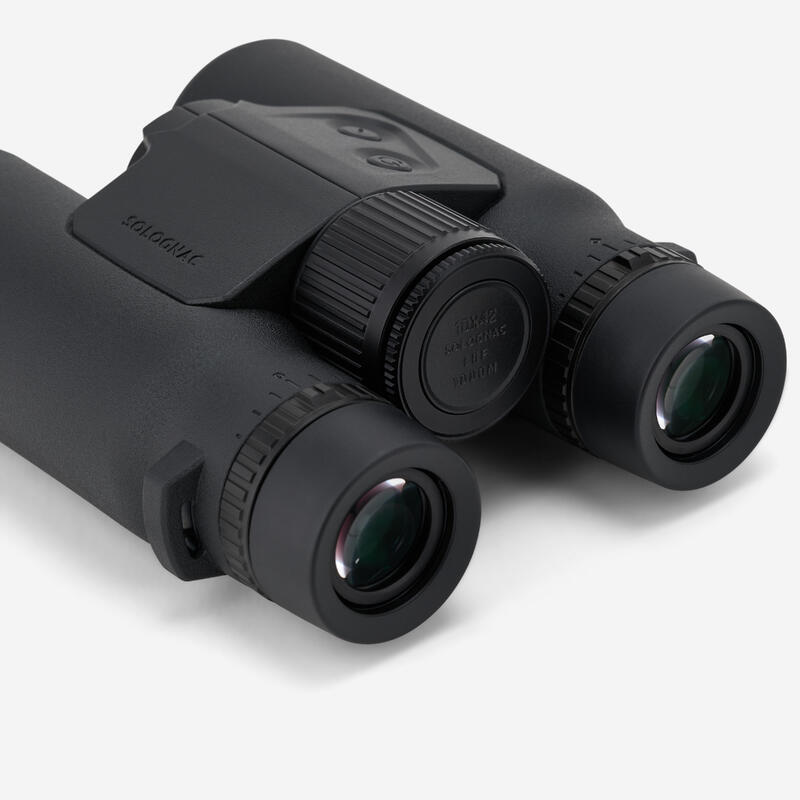

Nastavení záměrného kříže a dioptrie (část 1/2)
Abyste mohli využít bezchybnou kvalitu obrazu, je důležité vyrovnat rozdíl v ostrosti vidění mezi oběma očima a záměrný kříž mít naprosto ostrý. Dodržet se musí 4 kroky:
1/ Rozsviťte dalekohled (ON) a zavřete levé oko.
2/ Zaměřte se na jednobarevné pozadí (obloha nebo bílá zeď). Kolečkem tubusu otáčejte, dokud nebude zobrazení zcela ostré.
Fungování LRF 1000M (část 2/2)
Změna jednotek:
Přidržte stisknuté tlačítko MODE. Jednotky se přepínají z „metrů“ (m) na „yardy“ (Y) a naopak.
Změna režimu:
Když je displej rozsvícený, stiskněte jedenkrát tlačítko MODE. Po sobě mohou následovat 3 režimy:

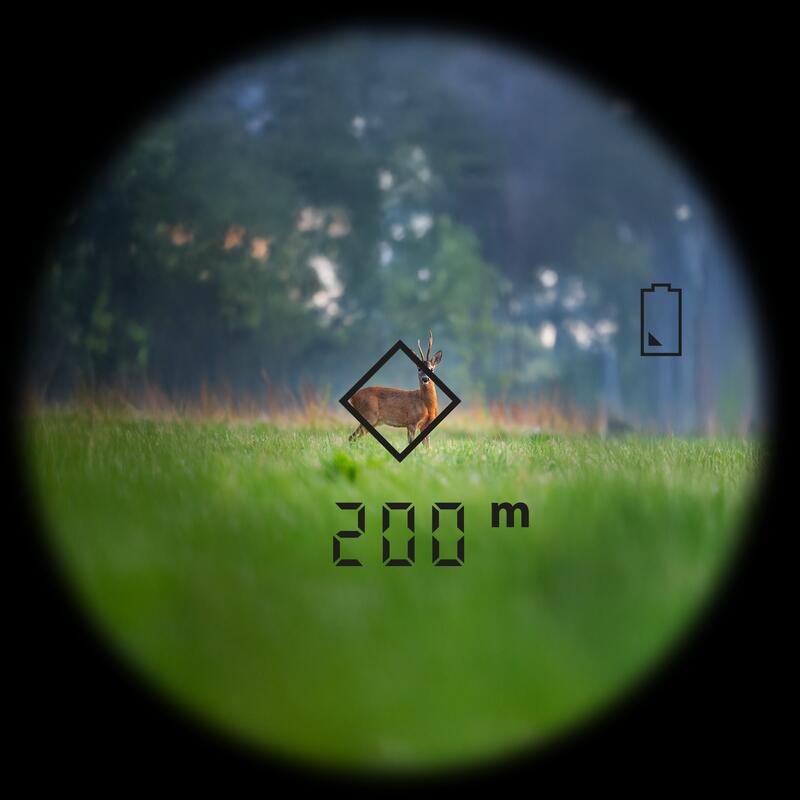

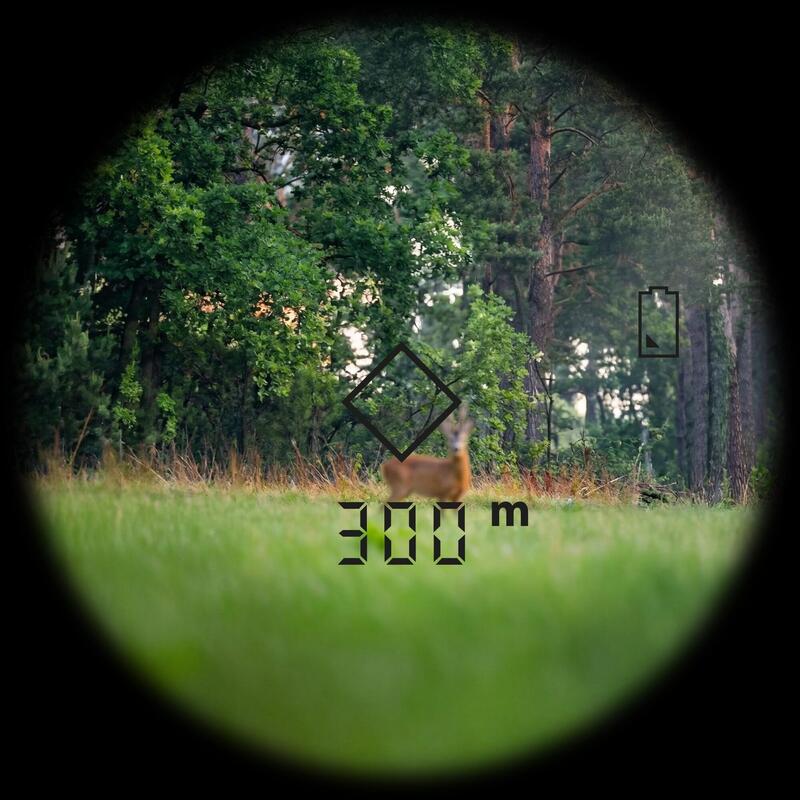

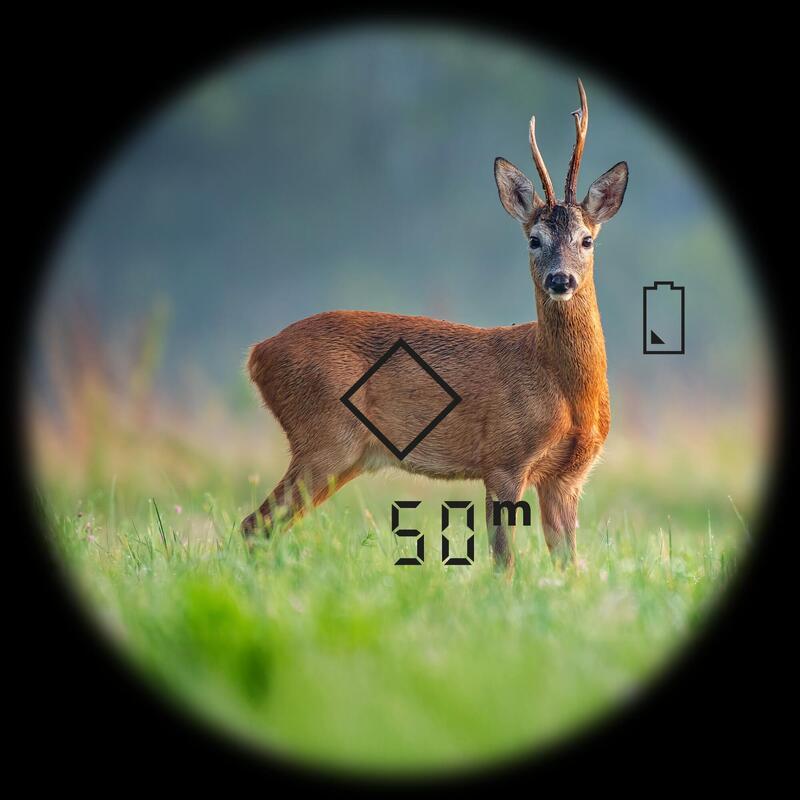

Základní režim: jednoduchý zaměřovací bod. Korigovaný režim: zobrazení úhlu zaměření, naměřené vzdálenosti a korigované vzdálenosti. Režim slabého osvětlení: v případě zhoršené viditelnosti se zobrazí zaměřovací kříž, který zaměření cíle usnadní.

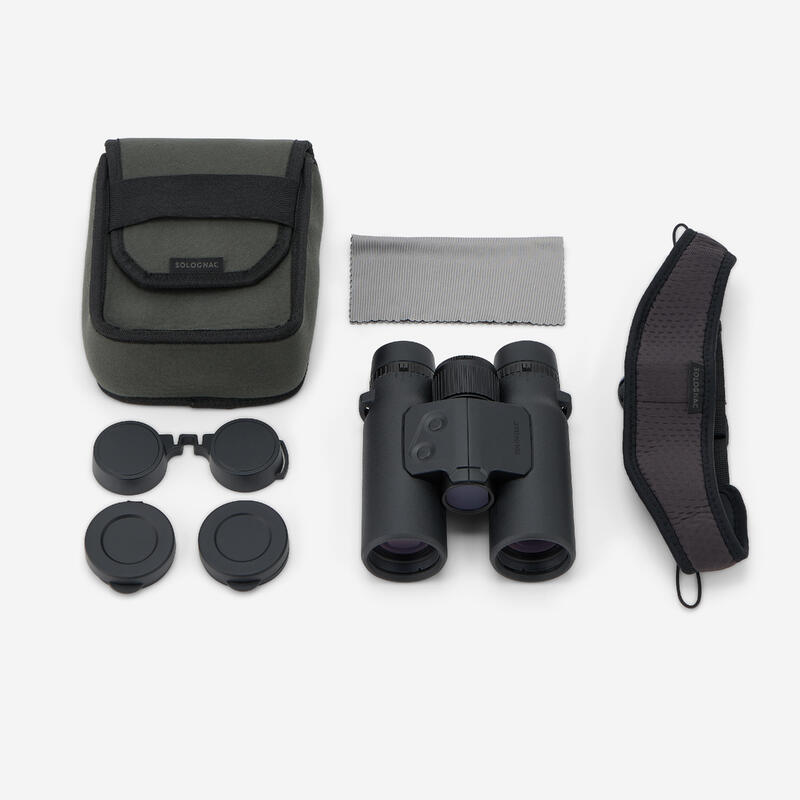

Obsah balení
Balení obsahuje:
binokulární dalekohled LRF 1000M 10×42, 1 ochranný kryt očnic, 2 ochranné kryty objektivů, 1 šňůrku na krk, 1 ochranné pouzdro, 1 utěrku na čištění optiky, 1 baterii CR2 3 V na přibližně 4000 měření.
Další důležité vlastnosti
Povrchová úprava čočky FBMC (Full Broadband Multi coated).
Hranol: BaK4 s dielektrickým povlakem.
Plastový rám PPS.
Rozměry: 160 × 132 × 62 mm.
Hmotnost: 870 g bez baterie.
Pracovní teplota: -10 °C / +50 °C.
Fungování LRF 1000M (část 1/2)
Uvedení do provozu:

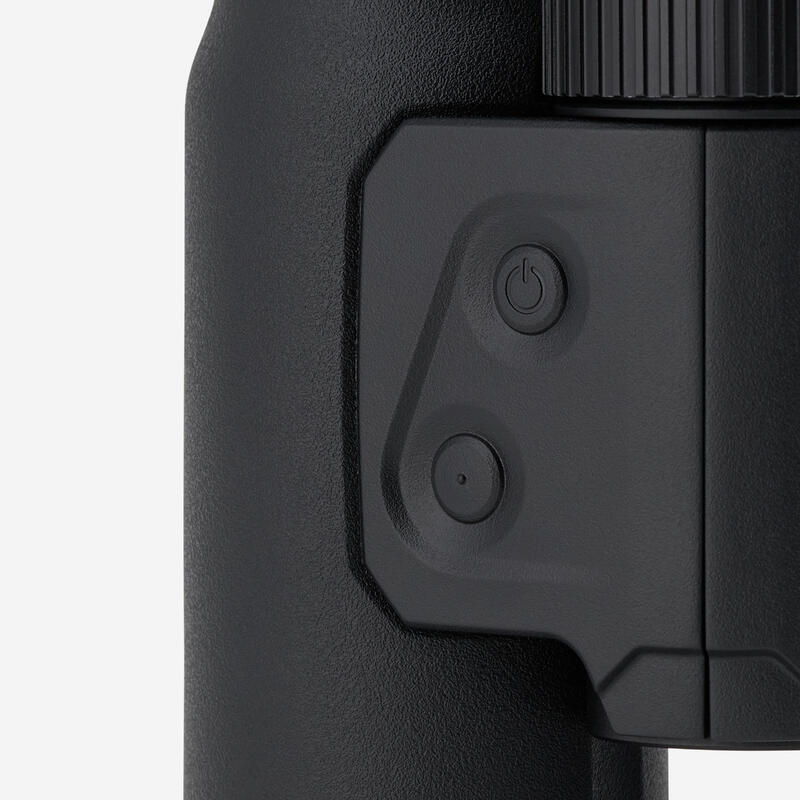

Stiskněte jednou krátce tlačítko ON/OFF. Nepodsvícený LCD displej zobrazí režim používaný při posledním použití.
Měření:
Stiskněte jednou krátce tlačítko ON/OFF. Proběhlo jedno měření.
Pokud tlačítko podržíte stisknuté, měření se budou skenovat podle pohybu dalekohledu a zaměřovaných objektů (funkce skenování). Pokud nedojde k žádné akci, displej po 10 sekundách zhasne.
Nastavení záměrného kříže a dioptrie (část 2/2)
3/ Nastavte rozdíl mezi levým a pravým okem.
4/ Se zavřeným levým okem zaostřete na objekt ve vzdálenosti 20 až 50 m pomocí centrálního zaostřovacího kolečka. Otáčejte jím tak dlouho, dokud nezískáte ostrý a přesný obraz zaměřeného objektu.
5/ Zavřete pravé oko. Při pozorování stejného objektu otáčejte kolečkem levého tubusu, dokud nezískáte ostrý a přesný obraz.
Nyní je rozdíl vidění mezi levým a pravým okem korigován.
Osvědčené postupy používání (část 2/3)
Musíte mít na paměti:
Dálkové měření nad hladinou jezera, rybníku nebo vodní plochy může vyvolávat odrazy, které způsobí chybné měření. Na velkou vzdálenost se budou velké objekty lokalizovat snáz než malé.
Princip binokulárního dalekohledu s dálkoměrem
Tento typ optiky umožňuje měřit vzdálenosti pomocí binokulárního dalekohledu. Slouží k tomu laser, který vysílá pulzující světelnou vlnu. Tato vlna se „odrazí“ od zamýšleného cíle a vrátí se zpět k senzoru v dalekohledu. Doba nezbytná mezi vysláním světla a jeho návratem do interního přijímače laseru určuje vzdálenost k měřenému cíli. Informaci následně zpracovává systém a data se zobrazí na displeji pravého tubusu dalekohledu.
Osvědčené postupy používání (část 1/3)
Měření vzdálenosti ovlivňuje řada faktorů, které souvisejí především se zaměřovanými objekty. Proto je důležité mít na paměti následující:
Světlé barvy a lesklé povrchy obvykle odrážejí lépe než tmavé barvy a matné/strukturované povrchy. Sníh, déšť a mlha mohou mít na měření negativní vliv. Pevné předměty, jako například skály, odrážejí lépe než křoviska.
Osvědčené postupy používání (část 3/3)
Pokud máte potíže zvíře nebo předmět lokalizovat, zkuste se zaměřit na jiný předmět v jeho blízkosti nebo použijte funkci skenování, proveďte panoramatický pohyb dopředu a dozadu a sledujte přitom změny dosahu.
Příklady maximálního rozsahu měření:
cíle s vysokou odrazivostí světla: 1000 m, zvěř: 600 m.
